真空除气器的结构和工作原理

真空除气器的结构和工作原理

真空除气器是通过强制措施使气侵钻井液中的气体(CH4、H2S等)分离出来,能够稳定钻井液比重、粘度,稳定钻井液性能,井喷、井涌事故;减少汽蚀、砂泵使用寿命;吸入管泥浆罐内,在泥浆无气浸的情况下,可作为大功率的搅拌器使用。为了加深对真空除气这台设备的认识,本文将简单介绍一下真空除气器的结构和工作原理。

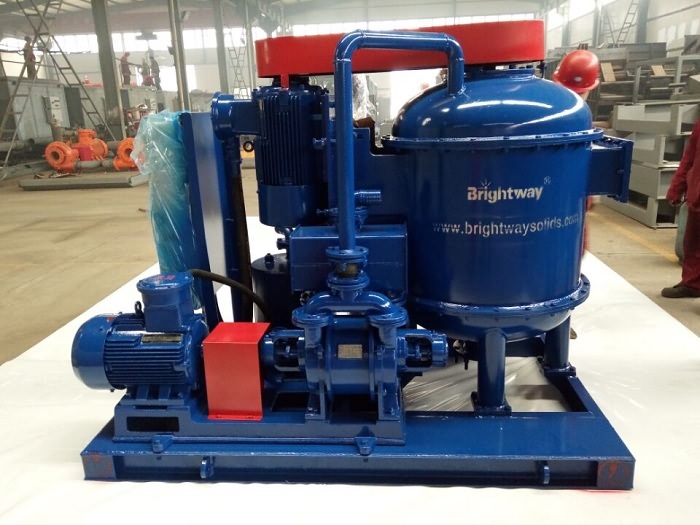

油田钻井用真空除气器

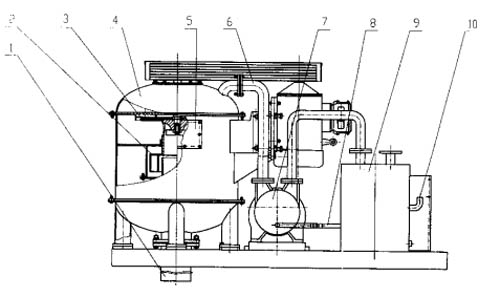

真空除气器结构

1、吸入管 2、转子 3、分离轮 4、顶盖 5、方法兰堵板 6、排气管 7、真空泵 8、供水管 9、气水分离器 10、排气短节

真空除气器结构

真空除气器工作原理

泥浆真空除气器利用真空泵的抽吸作用,在真空罐内造成负压区,所以又叫负压除气器,泥浆在压的作用下,通过吸入管进入转子的空心轴,再由空心轴四周的窗口,呈状甩向罐壁,由于碰撞及分离轮的作用,使钻井液分离成薄层,浸入泥浆中的气泡破碎,气体逸出,通过真空泵的抽吸及气水分离器的分离,气体由分离器的排气管排往地带,泥浆则由叶轮排出罐外。由于主电机先行启动,与电机相联的叶轮呈高速旋转状态,所以泥浆只能从吸入管进入罐内,不会从排液管被吸入。

真空除气器将气体排放到安全地带,泥浆则由叶轮排出。由于主电机先行启动,与电机相联的叶轮呈高速旋转状态,随后才启动真空泵,所以泥浆只能从吸入管进入罐内,不会从排液管被吸入。关闭设备时顺序则与之相反,即先关闭真空泵电机,再关掉主电机,确保设备正常运行。

真空除气器的结构和工作原理

更多真空除气器产品信息,请访问:http://www.zdgukong.com/portfolio-item/vacuum-degasser/
