水力旋流器的性能参数及应用

水力旋流器的性能参数及应用

旋流除砂器和旋流除泥器的结构及工作原理完全相同,所以统称为水力旋流器,是由上部一个中空的圆柱体,下部一个与圆柱体相通的倒椎体组成工作筒体。水力旋流器通过砂泵将泥浆沿切线方向泵入圆筒,然后矿浆便以很快的速度沿筒壁旋转而产生离心力。通过离心力和重力的作用下,将较粗、较重的颗粒抛出。水力旋流器在工业中主要用于分级、分选、浓缩和脱泥。

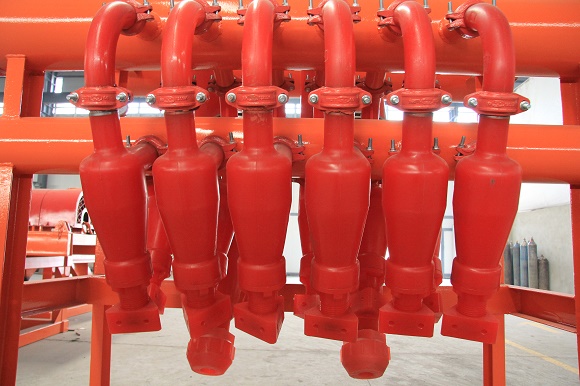

444

水力旋流器的工作过程:

旋流器是一个带有圆柱部分的锥形容器。锥体上部内圆锥部分叫液腔。圆锥体外侧有一进液管,以切线方向和液腔连通。容器的顶部是上溢流口,底部是底流口(也叫排料口)。旋流器的尺寸由锥体的内径决定。其工作原理是离心沉降。由于粗颗粒与细颗粒之间存在着粒度差(或密度差),其受到的离心力、向心浮力、流体曳力等大小不同,受离心沉降作用,锥体中间产生一个低压区,形成一个气柱,造成真空,起抽吸作用,大部分细颗粒在旋流的作用下由上口溢流管排出,重颗粒甩向桶壁,沿桶壁下滑,从下口排出。

111

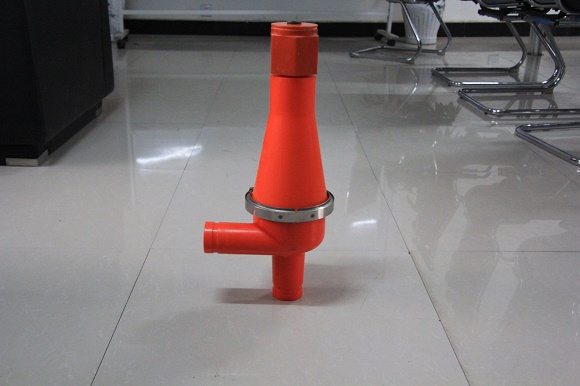

聚氨酯是一种介于塑料和橡胶之间的高分子聚合材料。它既具有塑料的高强度,又具有橡胶的高弹性,采用聚氨酯作为水力旋流器的衬里,其使用寿命为高铬铸铁的四倍,丁氢橡胶的四倍,天然橡胶的八倍。聚氨酯的邵氏硬度在 17~97 范围内,以 85~90 时耐磨性好.

222

聚氨酯水力旋流器技术性能:

参数 φ100 φ125 φ150 φ200 φ250 φ300
允许溢流压力MPa 0.25-0.40 0.25-0.40 0.25-0.40 0.25-0.40 0.25-0.40 0.25-0.40
处理能力m³/h 12-15 20-25 30-35 60-80 90-120 150-180
溢流粒度mm 0.025-0.25 0.025-0.25 0.025-0.25 0.025-0.25 0.025-0.25 0.025-0.25

聚氨酯水力旋流器的特点:

333

1. 结构简单,易于安装和操作;

2.体积小,占地面积小;

3.处理速度快,分离效率高;

4.处理工艺简单,运行参数确定后可长期稳定运行,管理便利;

5. 用途广泛,耐磨性能好,使用寿命长。

西安正道能源机械设备有限公司是专业的泥浆固控设备及系统研发、生产厂家,欢迎新老客户来电咨询,服务热线:400-029-1985
