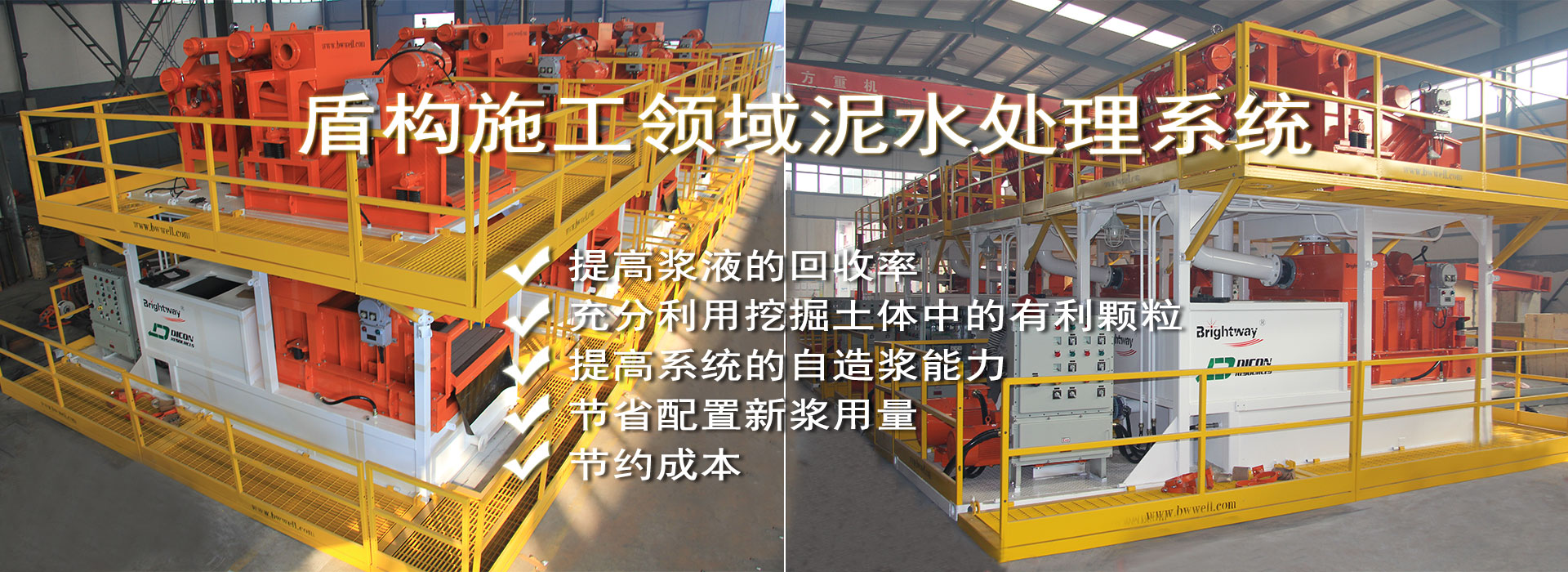

盾构施工领域泥水处理系统

盾构施工技术是非开挖方式中的前沿技术,是暗挖法施工中的一种全机械化施工方法,它是将盾构机械在地中推进,通过盾构外壳和管片支承四周围岩防止发 生往隧道内的坍塌,同时在开挖面前方用切削装置进行土体开挖,通过出土机械运出洞外,靠千斤顶在后部加压顶进,并拼装预制混凝土管片,形成隧道结构的一种 机械化施工方法。泥水在盾构机至泥水处理系统之间的循环是由泥水输送系统实现的,盾构机开挖下来的土砂进入切削仓,经搅拌后的高密度泥水由泥水泵泵送至盾构泥水处理系统,在泥浆处理系统进行处理后再泵回到开挖面,如此循环。

盾构施工领域泥水处理系统是盾构机正常掘进的重要保障,处理系统必须在盾构施工中万无一失,做到百分百的可靠。

更多关于“盾构泥水分离系统”产品价格信息,请访问:http://www.zdgukong.com/slurry-treatment-plant/

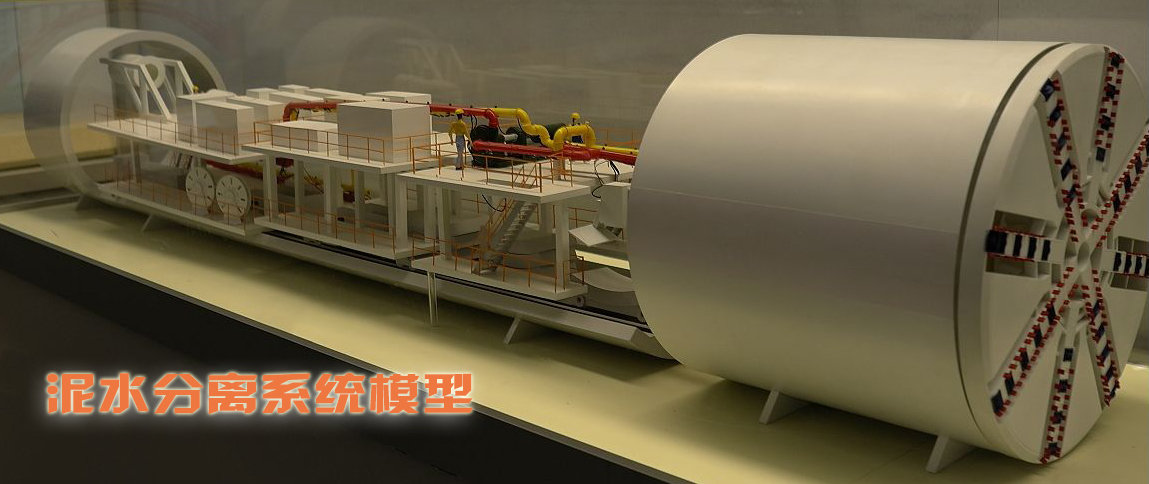

dungoumoxing

泥水分离系统分为两部分,第一部分为泥浆分离和处理分离系统,第二部分为旋流分离系统

泥浆分离和处理分离系统

泥浆分离和处理分离系统的作用是将盾构切削土砂形成的泥水进行颗粒分离和处理后,再将回收泥浆泵入调整槽。采用振动筛作为一级分离比较合适,振动筛的作用是对泥水作预处理,去除团状和块状等粗大的颗粒。粗颗粒的分离采用多层振动筛,以满足颗粒物的分级, 不同大小的颗粒物经过振动筛不同目数的筛网处理,以满足现场使用要求的泥浆颗粒物,处理过程中大于筛网目数的颗粒物被排除到系统之外,经过筛网过滤后的浆液流入沉淀池。.

旋流分离系统

旋流处理系统,主要由除砂及除泥两部分组成,主要功能是将振动筛分离后的中细颗粒浆液再次进行细化处理,逐次降低浆液粒径,以达到现场旋流分离、固相控制。 旋流器的工作原理是依据水动力高速旋转产生的离心力达到处理目的,利用旋流泵在旋转过程使旋流器产生负压力,迫使旋流器内部悬浮的细微颗粒,通过离心作用产生螺旋式上升,通过上溢流口被负压力挤出,浆液中粗重颗粒在自重的重力作用下,落入下溢口的弃浆槽内。旋流器不同的内径和颈长比以及不同的工作压力,决定旋流器的处理效果以及处理能力.

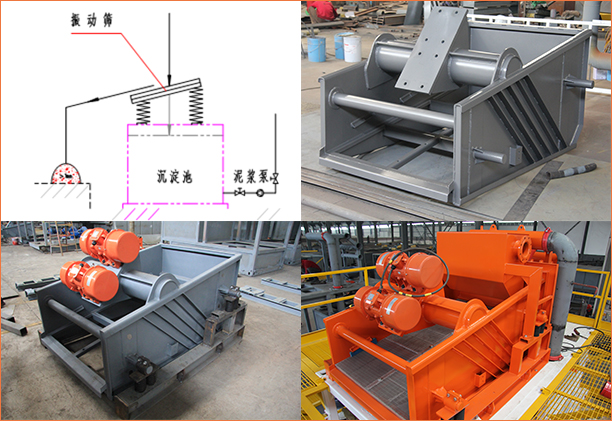

泥浆分离和处理分离系统振动筛

振动筛作为一级分离比较合适,振动筛的作用是对泥水作预处理,去除团状和块状等粗大的颗粒.

采用ANSYS有限元分析,优化结构设计,最大限度满足操作人体工学设计.

工艺上可采用目前行业领先的酸洗,钝化,热镀锌工艺,大大提高了产品在使用中的生命周期.

采用美国马丁、Oli品牌激振电机.

电器元件选配上采用西门子,施耐德,ABB等国际知名品牌.

详情 相关设备
12343

正道能源机械可根据分离现场不同要求设计不同处理能力的配套方案

旋流处理系统旋流组合部分

主要由除砂及除泥两部分组成,主要功能是将振动筛分离后的中细颗粒浆液再次进行细化处理,逐次降低浆液粒径,以达到现场旋流分离、固相控制.

旋流器的工作原理是依据水动力高速旋转产生的离心力达到处理目的,利用旋流泵在旋转过程使旋流器产生负压力,迫使旋流器内部悬浮的细微颗粒,通过离心作用产生螺旋式上升,通过上溢流口被负压力挤出,浆液中粗重颗粒在自重的重力作用下,落入下溢口的弃浆槽内.

结构合理,动力损失小.

除砂除泥旋流器采用高耐磨复合聚氨酯材质.

设备经酸洗,钝化,热镀锌工艺.

维护简单,与国际知名同类产品互换.

qwev2_03

盾构泥水领域相关信息

盾构法施工已有170余年历史,随着科学水平的不断提高,盾构技术也得到不断发展和完善。至今,盾构已发展成为软土地层修建隧道的一种专用施工机械,盾构施工法也已成为当今城市隧道和地铁工程中不可缺少的一种施工法。.
